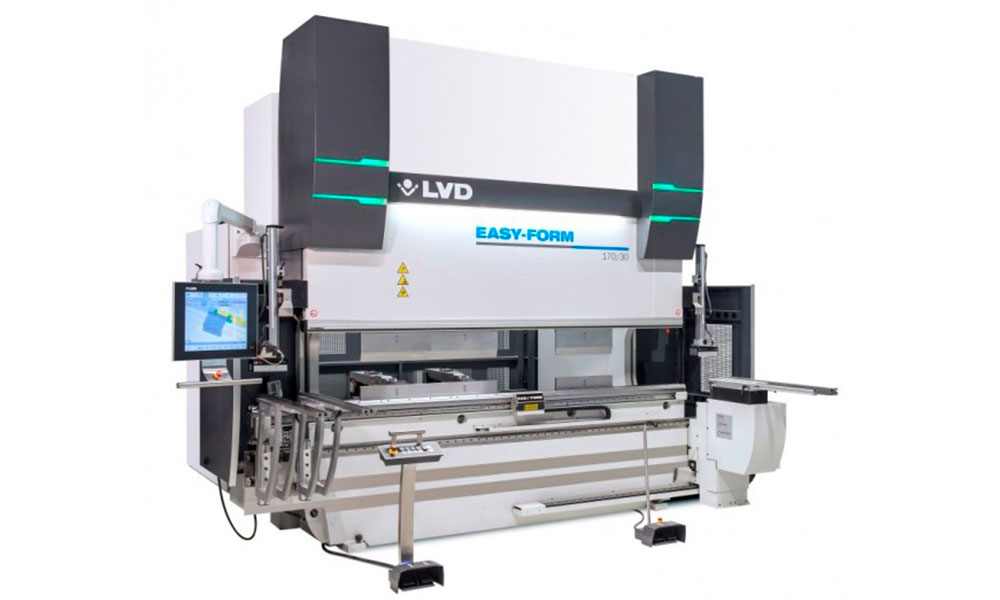

Easy-Form
Dobladora hidráulica definitiva
La serie Easy-Form® son máquinas dobladoras inteligentes y de alta precisión a través de la integración de la tecnología de plegado adaptable.
Cualquier variación en el espesor de la chapa, el endurecimiento por deformación y la dirección del grano se corregirán en tiempo real. En capacidades de plegado de 80 a 640 toneladas.

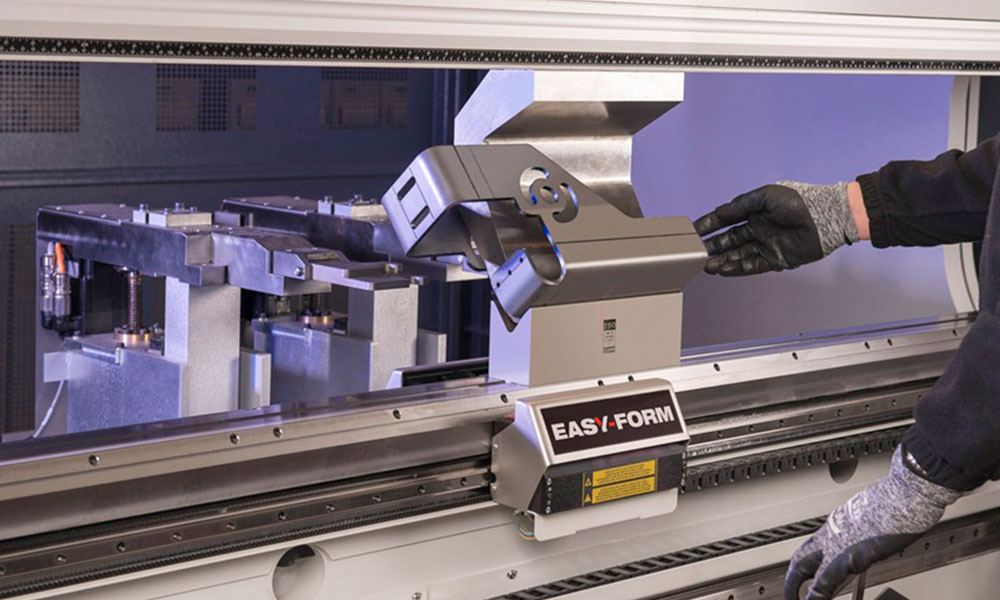

Plegado adaptable Easy-Form® Laser (EFL)
Las máquinas Easy-Form siempre logran ángulos de plegado correctos gracias al sistema integrado Easy-Form® Laser. EFL permite que la máquina compense las variaciones del material, como el grosor de la chapa, el endurecimiento por deformación y la dirección del grano. Los escáneres miden constantemente el ángulo de plegado y transmiten la información en tiempo real a la unidad de control CNC que ajusta inmediatamente la posición del punzón.
Abombamiento CNC
El sistema de abombamiento LVD es único porque está hecho a medida para cada máquina. Debido a que el sistema está diseñado y mecanizado específicamente para la dobladora, se asegura que el pistón y la mesa estén paralelos durante el plegado.
Sistema turbohidráulico
El diseño exclusivo de la bomba regula el caudal para lograr una velocidad óptima de la máquina, evitando el calentamiento innecesario del aceite y el desperdicio de energía. No se pierde energía cuando la máquina mantiene el pistón en posición bajo presión o cuando funciona a baja capacidad.
Componentes hidráulicos
Los cilindros hidráulicos se mecanizan a partir de una pieza de acero sólido. Los pistones son forjados de acero, endurecidos, rectificados con precisión y pulidos a espejo para un año de servicio sin problemas.
Máquina con muchas funciones
El sistema Easy-Form® Laser, la transmisión turbohidráulica, el brazo articulado, la iluminación LED de la zona de trabajo, el segundo pedal, el lector de códigos de barras y el aire acondicionado del armario eléctrico están incluidos en la máquina Easy-Form estándar.
Versatilidad del tope trasero
La gama de topes traseros va desde un tope trasero básico de dos ejes hasta un sistema multieje completo para ofrecer la máxima flexibilidad en la producción de bridas paralelas y no paralelas.
Diseño de marco rígido
La extrema rigidez de la construcción del marco de acero soldado cerrado es crucial para mantener una precisión óptima de la pieza.
Codificadores lineales
Los codificadores lineales están conectados a la máquina de una manera que evita la deformación durante el plegado para influir en la precisión de posicionamiento del pistón.

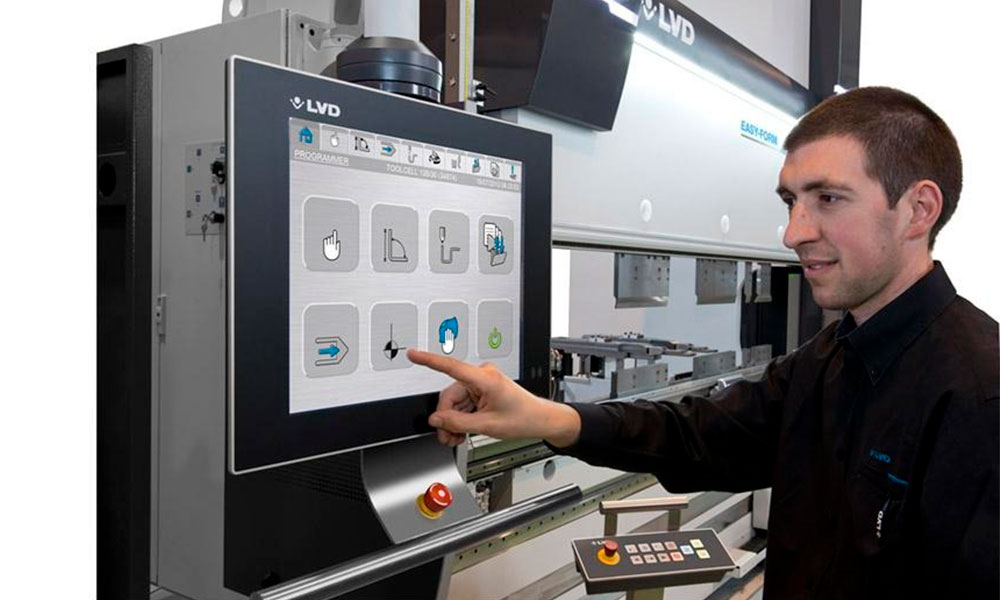

Control Touch-B
El control Touch-B de 19” es fácil de entender y simple de usar. Su fácil operación ayuda a reducir el tiempo de producción del “art to part”
Paquete de software CADMAN®
Un conjunto completo de módulos de software crea un flujo de proceso completamente integrado, que incluye software de programación de plegado CADMAN-B, software de robot CADMAN-SIM, importador de dibujos CADMAN-SDI, recopilación de datos en tiempo real CADMAN-JOB, seguimiento de trabajos y conexión ERP, así como una tableta Touch-i4para la indicación del rendimiento de KPI y la clasificación y validación de piezas.
Mayor carrera/distancia mesa-pistón/cuello de cisne
Aumente la distancia entre la mesa y el pistón, la carrera del pistón y aumente el espacio en pasos de 100 mm para una entrada elevada.
Sujeción hidráulica
La sujeción hidráulica de acción rápida en el pistón y en la mesa permite configuraciones más rápidas y una mayor eficiencia de producción.
Soportes delanteros
Los soportes frontales sobre rieles guía permiten un posicionamiento rápido a lo largo de toda la línea de plegado.
Dedo de medición adicional
Seguidores de chapa
Dos seguidores de chapa programables refuerzan la chapa durante el plegado. Hacen contacto total con la placa, evitando que la chapa se hunda.
Mesa de chafado
Instale una mesa de chafado cuando necesite crear bordes de seguridad suaves o redondeados o agregar fuerza a las piezas acabadas.
Sistema de protección Lazer Safe
El transmisor y receptor IRIS cuenta con un sistema de imágenes capaz de rastrear la línea de plegado en correspondencia con las herramientas, lo que le permite trabajar con cambios de velocidad a menos de 1 mm de la chapa.

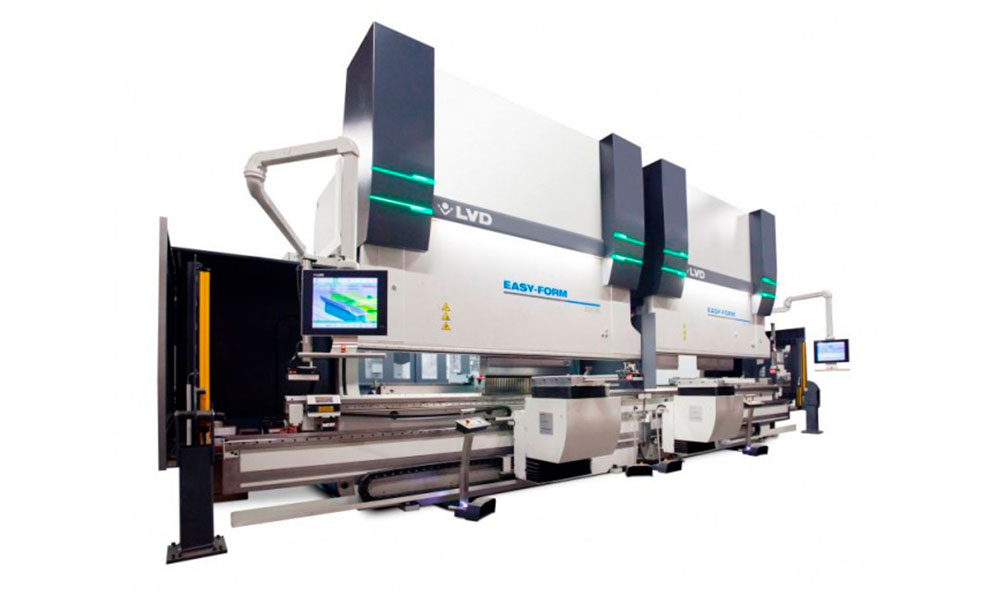

Configuraciones en tándem
